电气/电子特性评估技术

评估柔性印刷电路板 (FPC) 的传输特性。

作为电子设备，如手机，使用频率在千赫兆范围内，所用材料不能影响信号传输质量。 这对于用作线路材料以传输信号的柔性印刷电路板尤其重要。 由于极小的变化也可能影响信号传输，所以精确地测量和评估高频特性（介质损耗角正切、相关介电常数、传输特性和特性阻抗）显得尤为重要。
特别要测量线路板上的散射参数（S 参数），因为散射参数是一个很重要的参数。 散射参数可根据输入和输出的传输电路电压大小和状态来确定电路特性，并可使用矢量网络分析仪测量散射参数，单位为兆赫兹至千兆赫。 透射率（透射率）特性 |S21| 显示输出功率，可用于评估传输损耗程度等，而反射特性 |S11| 显示反射功率，可用于评估反射波的大小和作用。 通过测量散射参数，可确定传输的信号频率并评估传输损耗的变化。
测量概述
可评估的散射参数

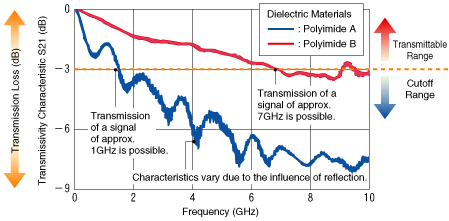

测量概述、可评估的散射参数以及柔性印刷电路板的传输特性评估实例

测量概述、可评估的散射参数以及柔性印刷电路板的传输特性评估实例

空间电荷评估

利用专有的空间电荷评估技术可在聚合物薄膜内实时观察空间电荷（离子载体）的散布、传送和积聚。
特别是可利用独特的空间电荷评估技术实时观察聚合物薄膜内空间电荷（离子载体）的扩散、移动和积聚。
空间电荷观察概述
空间电荷观察概述和胶带空间电荷测量实例

空间电荷观察概述和胶带空间电荷测量实例
