高密度和高精确度的柔性印刷电路板

电路板生产技术和设计技术的结合实现了良好的产品性能。 通过采用这两项加工技术，我们定将满足行距要求。

联系 (关于产品)

【产品技术支持中心】

  1. 华东区域：021-57745720
    （8:45～17:15）
  2. 华南区域：0755-88641173
    （8:45～17:30）
  3. 华北区域：010-85997468-121
    （8:45～17:30）

上述括号内为营业时间（北京时间）周六、周日和节假日除外

E-mail

特征

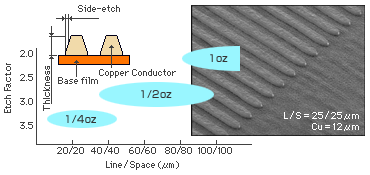

减数法

  • 高分辨率的酸蚀处理技术实现了高展弦比的行加工。

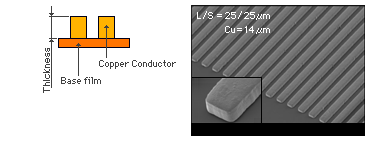

半加成

  • 因为导体形状为不规则四边形，所以顶宽甚至为精细节距。
  • 获取顶部宽度时无需将导体变薄。

减数法

导体厚度 标称宽度 蚀刻系数
12 μm [1/3oz] 行/间距=25/25 μm：（精度：<5 μm） 大于 3

半加成法

导体厚度 标称宽度 蚀刻系数
<15 μm（精度：<4 μm） 行/间距=20/20 μm：（精度：<3 μm） ∞

应用

  • 用于液晶显示模块。

[备注]

  • *上述数据仅为测试数据，因此不能保证其实际数据。
  • *应用举例仅为示例。 请在使用前，先对实际产品进行彻底评估。

相关产品

  • 环保型无卤素 FPC

    具有较高的阻燃性（符合 UL94VTM-O 标准）且未使用卤或锑作为阻燃剂的环保型无卤素 FPC。

  • 薄膜金属基板 CISFLEX™

    在金属基板上电镀光敏 Pl 和半加成铜形成具有高分辨率的电路板。

  • 超薄双面 FPC

    一个通过纤薄基底 Pl 降低偏向力从而将提高的灵活性与双面微线加工相结合的电路板。
